管段式熱式氣體質量流量計
 |
管段式熱式氣體質量流量計-YX-RS系列熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表。該儀表采用恒溫差法對氣體質量流量進行準確測量。具有體積小、數字化程度高、安裝方便、測量準確等優點。...
|
|---|
一．產品概述
YX-RS系列熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表。該儀表采用恒溫差法對氣體質量流量進行準確測量。具有體積小、數字化程度高、安裝方便、測量準確等優點。
傳感器部分由兩個基準級鉑電阻溫度傳感器組成。采用橋式環路，一個傳感器測量流體溫度，另一個傳感器維持高于流體溫度的恒溫差，可在高溫和高壓條件下進行流量測量。
二．產品特點
● 真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確。可得到氣體的質量流量或標準體積流量。
● 大的量程比。可測量流速高至120Nm/s和低至0.1Nm/s的氣體，可用于氣體檢漏。
● 抗震性能好，使用壽命長。傳感器無活動部件和壓感部件，不受震動對測量精度的影響。
● 安裝維護簡便。在現場條件允許的情況下，可實現不停產安裝和維護。
● 數字化設計。整機數字化電路測量，測量準確、維護方便。
三．產品應用
● 氧氣、氮氣、氫氣、氯氣及多組分氣體測量。 ● 測量氣體質量流量，無需溫度、壓力補償。
● 高爐煤氣、焦爐煤氣測量。 ● 量程比大，測量流速范圍：0.1Nm/s～120Nm/s。
● 煙道氣測量。 ● 無壓力損失，適用已知截面積的任意形狀管道。
● 沼氣、水處理中的曝氣和氯氣測量。 ● 耐腐蝕型傳感器，適合測量腐蝕性氣體。
● 壓縮空氣測量。 ● 插入式傳感器可以在線安裝和維護。
● 天然氣，液化氣，火炬氣，等氣體流量測量 ● 全量程段的專家算法，保證了測量的準確度。適于貿易結算或氣體檢漏
● 電廠高爐的一次風、二次風流量測量
● 礦井下通風或排風系統流量測量
三．技術參數與功能
|
|
插入式 |
管段式 |
|
測量介質 |
單組份和多組份氣體 |
|
|
管徑范圍 |
圓管DN50～9000mm 或方管 |
圓管DN15～9000mm或方管 |
|
流速范圍 |
0.1～120Nm/s |
|
|
準確度 |
±1%，滿量程誤差0.5%FS |
|
|
工作溫度 |
常溫型：-25～150C°高溫型-25～350C° |
|
|
工作壓力 |
介質壓力≤4.0MPa（特殊情況請說明） |
|
|
供電電源 |
DC24V或AC220V 功耗≤10W |
|
|
響應速度 |
1S |
|
|
輸出信號 |
4-20mA（光電隔離，最大500Ω負載）RS-485（MODBUS-RTU）（光電隔離） 累計脈沖（光隔離OD輸出，無方向，最高耐壓350V,最大電流130mA） |
|
|
管道材質 |
適合測量管道的材質：金屬或非金屬 |
|
|
顯示 |
16*2英文。瞬時流量、累計流量、介質溫度、累計運行時間、現行時間 |
|
|
防護等級 |
變送器IP67 傳感器IP68 |
|
|
防爆等級 |
ExdⅡCT4 Gb |
|
五． 流量計組成及分類
1.測量系統由變送器和傳感器組成。兩種結構類型可供用戶選擇：
l 一體化型：變送器與傳感器共同組成一個單元。
l 分體型：變送器與傳感器是分離安裝的。
2. 分類
l 插入式熱式氣體質量流量計變送器和傳感器
l 管段式熱式氣體質量流量計變送器和傳感器

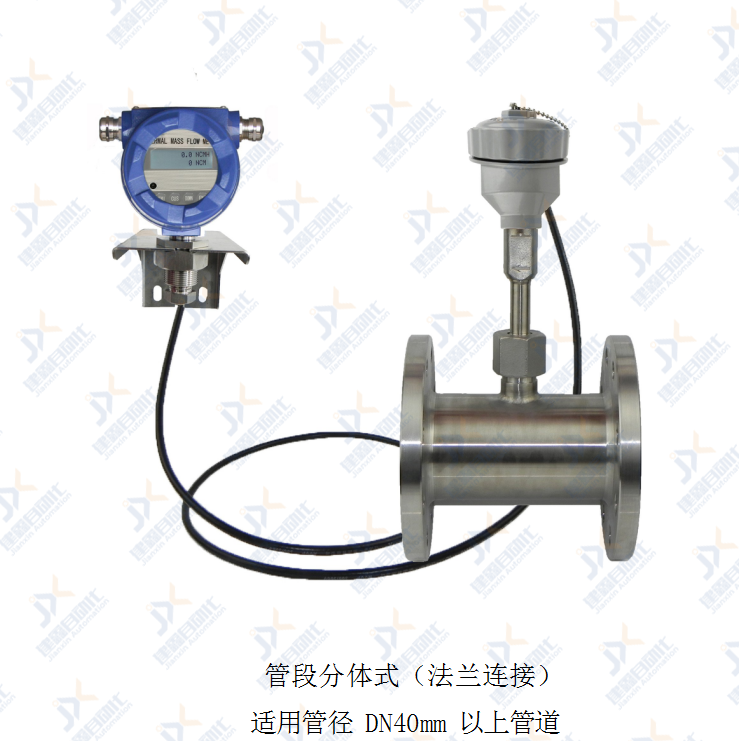

l 分體式熱式氣體質量流量計變送器和傳感器
l F防爆插入式熱式氣體質量流量計變送器和傳感器
l 防爆管段式熱式氣體質量流量計變送器和傳感器

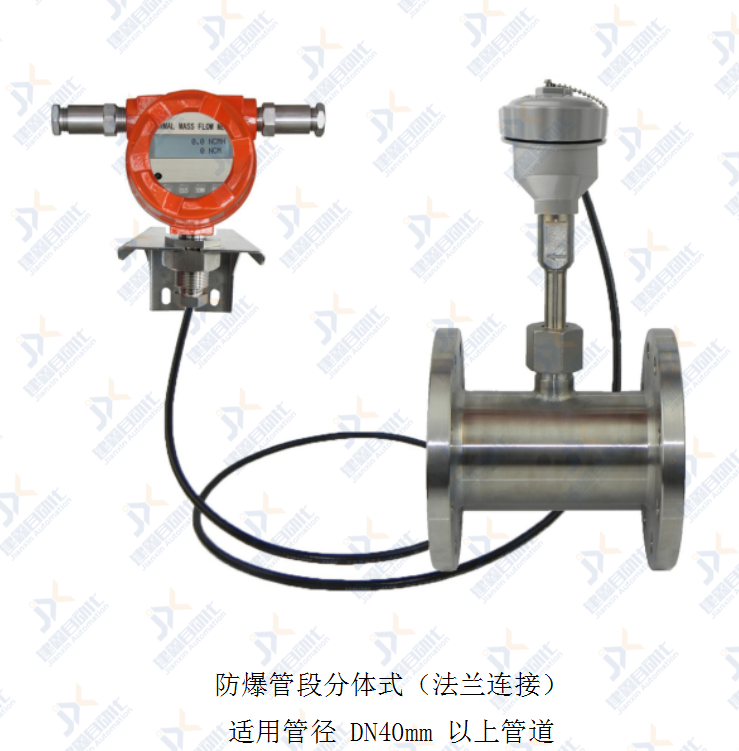

l 防爆分體式熱式氣體質量流量計變送器和傳感器
